Tester ESD pro zápěstí

1.ESD Technické parametry testeru zápěstí

Materiál: plast ESD.

Napájení produktu: 9V alkalická baterie.

Rozsah zkoušek: 750KΩ-10MΩ

Umožňuje detekci různých výkonů popruhu na zápěstí (kabelový nebo bezdrátový popruh na zápěstí), malá velikost, nízká hmotnost, snadné použití, intuitivní detekce.

Hmotnost: 145g, Objem: 71 * 90 * 28mm.

Výhody: Tento výrobek je malý, lehký a snadno se používá. Každý popruh na zápěstí lze testovat na libovolném místě a testovat, zda je popruh na zápěstí dobrý. Není-li hodnota odporu v rozmezí standardních hodnot (750K≤R≤10MΩ) nebo je příliš nízká, bude automaticky vydán alarm, červená kontrolka bude svítit s výstražným zvukem.

Operativní instrukce:

Ujistěte se, že popruh na zápěstí je v kontaktu s testerem zápěstí. Stiskněte tlačítko "PUSH ON". Pokud test projde, rozsvítí se zelená kontrolka "OK". Pokud je popruh na zápěstí poškozen nebo není ve standardním rozsahu odporu Červené světlo s výstražným zvukem.

Opatření:

Testování pásu na zápěstí před použitím popruhu pro zajištění dobrého výkonu;

Uživatelský popruh na zápěstí položí kovovou část bezdrátového popruhu na zápěstí na kovový otvor na testeru zápěstí.

2.Použití:

ESD tester na zápěstí je nejběžnější a nejzákladnější produkty ochrany proti ESD běžně používané v SMT.

Průmyslová a elektronická montážní linka. Snadné použití v provozu, nejhospodárnější typ.

Povrchová odolnost	Zobrazení světla	Výsledek
800K OHM až 10M OHM	Zelená svítí	OK normální
Více než 10M OHM	Žluté světlo svítí	AHOJ Vysoký
Méně než 800K OHM	Svítí červené světlo	HLE Nízký

3. Princip antistatického testeru zápěstí

Připojení elektrostatického pásku na zápěstí a uzemňovacího vodiče

b.Kondenzující odpor mezi elektrostatickým pásem na zápěstí a pokožkou

c.Připojení s uzemňovacími nástroji, jako jsou elektrostatické desky, rohože apod.

Různé uzemňovací systémy lze rychle a snadno testovat na libovolném místě. Odstraňte škody způsobené statickou elektřinou a zajistěte bezpečnost každého zaměstnance. Testovací přístroj je široce používán a může být připojen ke všem kabelům s kabelem na zápěstí, které jsou v souladu s normou ESD, s banánovým konektorem. Mnoho popruhů na zápěstí lze využít velmi dobře s výhodami těsných kontaktních míst, nízkým kontaktem, dobrou konektivitou, dlouhou životností a dobrým antioxidačním výkonem.

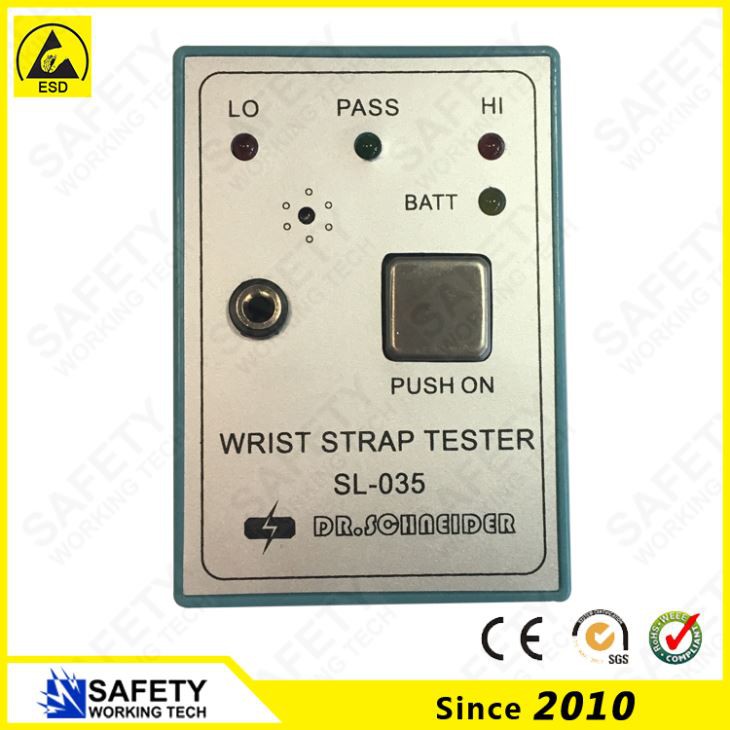

4. ESD obrázky testeru zápěstí

popruh na zápěstí monitor.jpg
