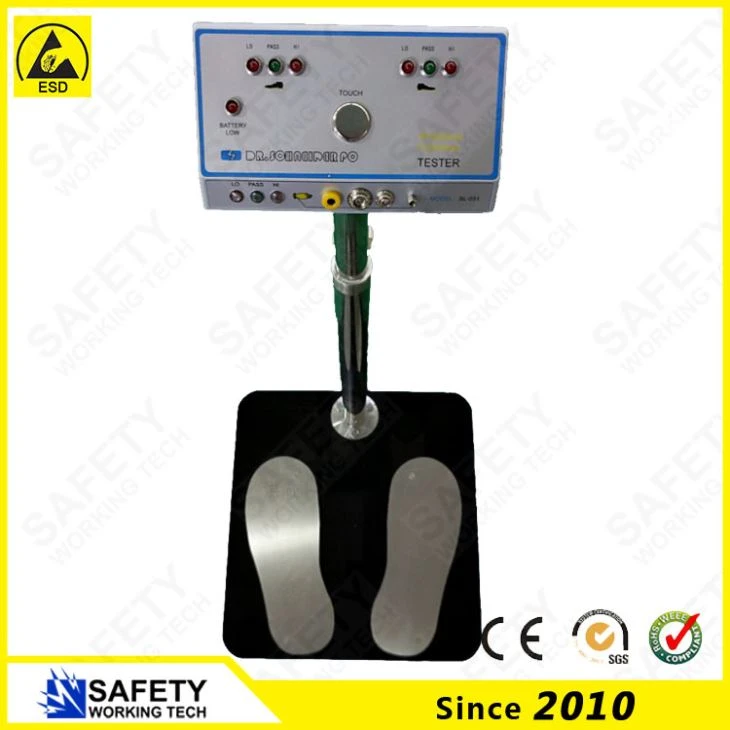

ESD multifunkční tester

1. Technické parametry multifunkčního testeru ESD

Testovací obvod krytí obuvi		750KΩ-100MΩ
Zkušební okraj krytu zápěstí		750KΩ-10MΩ
Tolerance odolnosti		(± 20%)
Noha	≤ 740 KΩ	Červená (selhání Lo)
	750KΩ	Zelená (Pass)
	100MΩ	Zelená (Pass)
	≥110 MΩ	Červená (selhání Hi)
Zápěstí	≤ 740 KΩ	Červená (selhání Lo)
	750KΩ	Zelená (Pass)
	10,5MΩ	Zelená (Pass)
	≥11,5 MΩ	Červená (selhání Hi)

Provozní teplota	0-31 ℃
Vlhkost vzduchu	0% -90% relativní vlhkosti
Velikost mm	deska: 142,5 (L) × 82 (W) × 39 (H)
	stojan: 400 (L) × 250 (W) × 800 (H)
	Pedál: 400 (L) × 450 (W)
Hmotnost	5,5 kg
Výškově nastavitelné	900mm-1470mm

2.Funkce multifunkčního testeru ESD

1. Tento výrobek může rychle testovat zařízení ESD a tři nezávislé zařízení (levá obuv, pravá botka, páska zápěstí) dokončují ESD detekci najednou.

2. Tři různé stavové zobrazení, LO (pod nastavenou hodnotou), PASS (v rozsahu nastavených hodnot) a HI (vyšší než nastavená hodnota) mají funkci alarmu.

3. Indikátor pod napájení, když je kontrolka BATTERY Lw zapnutá, připomenout uživateli, aby se nabíjel včas! Jinak se přesnost testovacích parametrů snižuje. (nejlépe používejte napájecí adaptér AC nebo DC12V)

4. Podle požadavků zákazníka pro provoz systému řízení přístupu lze vyvinout rozšířený systém řízení vzdáleného přístupu.

3. Princip multifunkčního testeru ESD

1.Testor SL-031 s dvěma nohama lidského těla je zařízení určené k měření celkové odolnosti lidského těla, včetně odolnosti lidského těla, popruhů na zápěstí a bot. Přístroj může detekovat a poplachovat, pokud je celková odolnost lidského těla větší než 100 MΩ a méně než 750 KΩ (pro testování obuvi).

2. Multifunkční tester SL-031 ESD je vybaven okruhem 750KΩ-10MΩ (pro testování pásů na zápěstí), který je ideální pro testování popruhů na zápěstí a obuvi na boty.

4.ESD Multifunkční tester obrazů testeru

SL-031 TESTER.jpg
