Co je ESD?
Statická elektřina je objektivní přírodní jev, ke kterému dochází různými způsoby, jako je kontakt, tření atd. Technologie elektrostatické ochrany, jako je elektronický průmysl, ropný průmysl, zbrojní průmysl, textilní průmysl, gumárenský průmysl a elektrostatická nebezpečí v oblasti Xinghang a vojenské oblasti, usilují o snížení ztrát způsobených statickou elektřinou.
Antistatiku lze rozdělit na prevenci vzniku statické elektřiny a prevenci elektrostatického poškození.
Elektrostatická ochrana je dlouhodobé systémové inženýrství. Jakákoli chyba nebo opomenutí v jakémkoli odkazu povede k selhání práce na statické ochraně.
Hlavními opatřeními pro elektrostatickou ochranu během výroby jsou elektrostatický únik, rozptyl, neutralizace, zvlhčování, stínění a uzemnění.
Elektrostatický ochranný systém lidského těla sestává hlavně z antistatických náramkových popruhů, kotníkových popruhů, kombinéz, bot a ponožek, čepic, rukavic nebo rukávů prstů. Má funkce, jako je elektrostatický únik, neutralizace a stínění.
Co přesně je ESD?
Elektrostatický výboj (ESD) je definován jako výboj (tok elektronů) náboje (nedostatek nebo přebytek elektronů), který byl elektrostaticky (pevný). Poplatek je stabilní za dvou podmínek:
1. Když se „zachytí“ do vodivého, ale elektricky izolovaného předmětu, například kovového šroubováku s plastovou rukojetí.
2. Pokud je ponechán na izolačním povrchu (jako je plast), nemůže na něj vytéct.
Pokud je však elektricky izolovaný vodič (šroubovák) s dostatečně vysokým nábojem umístěn blízko integrovaného obvodu (IC) s opačným potenciálem, náboj „křížových statických rukavic“
"", způsobující elektrostatický výboj (ESD).
ESD se vyskytuje velmi rychle s velmi vysokou intenzitou a obvykle vytváří dostatečné množství tepla, aby roztavil vnitřní obvod polovodičového čipu, a malé otvory po kulkách vyfukované ven pod elektronovým mikroskopem způsobují okamžité a nevratné poškození. Vážněji, pouze jedno z deseti takových nebezpečí je tak špatných, že celá komponenta, která byla testována naposledy, selhala. V dalších 90% případů způsobí poškození ESD pouze částečné zhoršení - to znamená, že poškozené komponenty mohou projít závěrečným testem bez předchozího upozornění a po odeslání zákazníkovi dojde pouze k předčasným selháním pole. Výsledek je nejškodlivější pro místo, kde může výrobce opravit všechny výrobní vady.
Hlavní problém s ovládáním ESD je však to, že je neviditelný, ale může dosáhnout až k poškození elektronických součástek. Výboj, který produkuje zvuk „cvaknutí“, vyžaduje relativně velký náboj asi 2000 voltů, zatímco 3000 voltů může cítit malý elektrický šok a 5 000 voltů může vidět jiskru.
Například společná součást, jako je komplementární polovodičový oxid kovu (CMOS) nebo elektricky programovatelná paměť pouze pro čtení (EPROM), může být oddělena rozdílem potenciálu ESD pouze 250 voltů a 100 voltů. Zničení a další a citlivější moderní komponenty, včetně procesoru Pentium, lze zničit až 5 voltů.
Tento problém je umocněn každodenními činnostmi, které způsobují poškození. Například procházka vinylovou podlahou, vytváření tření mezi povrchem podlahy a botou. Výsledkem je čistě nabitý objekt, který akumuluje náboj 3 až 2000 voltů, v závislosti na relativní vlhkosti místního vzduchu.
I tření způsobené přirozeným pohybem pracovníků na jevišti může produkovat 400 ~ 6000 voltů. Pokud pracovník odstranil izolátor během demontáže nebo balení PCB v pěnové krabici nebo bublinovém sáčku, může čistý náboj nahromaděný na povrchu těla pracovníka dosáhnout přibližně 26 000 voltů.

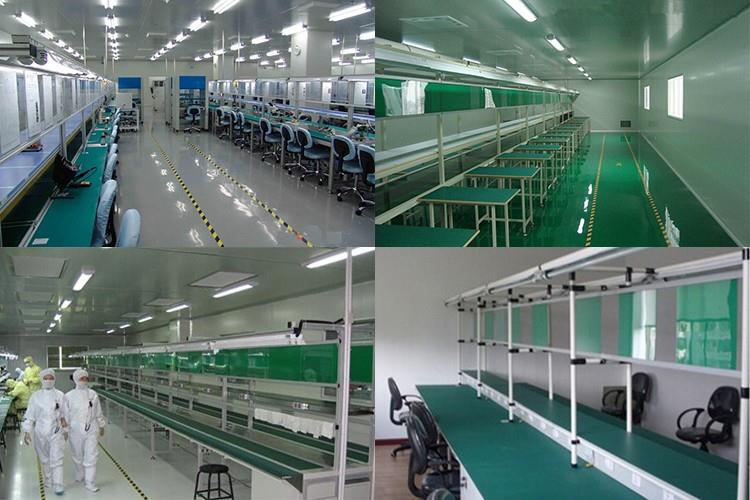

Proto, jako hlavní zdroj nebezpečí ESD, musí být veškerý personál vstupující do elektrostaticky chráněné oblasti (EPA) uzemněn, aby se zabránilo hromadění náboje, a všechny povrchy by měly být uzemněny, aby se vše udržovalo na stejném potenciálu, aby se zabránilo výskytu ESD.
